風力發電是目前安全、環保、最具發展?jié)摿图夹g(shù)，且非常成熟的新能源行業。經過近幾年的高速發展，2012年6月，中國并網風電5258萬千瓦，取代美國成為世界第一風電大國。風能已經成為我國水能之外最具規模應用前景的零排放、可再生能源。
對于MW級及其以上的風電機組均采用變槳距變速恒頻的機型，包括雙饋式風力發電機組和永磁同步直驅式風力發電機組。其中變槳距控制系統是風電機組安全運行的核心部件之一，根據風力發電所處環境的風力狀況，改變?nèi)~片的槳距角，達到調節功率和保護風機的目的。目前國內采用的變槳距方法主要有兩種：第一種是電動變槳，采用制動電動機+行星減速機的模式；第二種是電液控制，采用電機驅動的液壓缸推動槳葉實現變槳距，詳見下圖。實踐中采用的較多的是電動變槳距技術，這種方法有許多的優點。維護簡單，可靠性高，對環境和溫度的適應性強，控制系統容易實現。
在每一個槳葉根部，裝有一個回轉軸承和齒圈，由電動機帶動的行星減速機輸出端帶一個小齒輪，經過減速機700-1000的減速比后，可輸出巨大的扭力，可以驅動槳葉繞回轉軸承中心線旋轉，這樣就實現了變槳距。

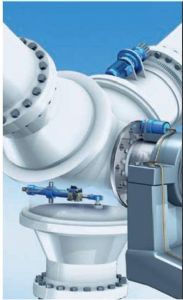

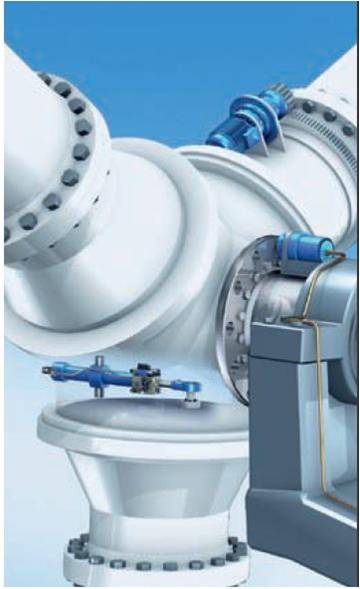

電動變槳與電液變槳
|
