◆ 高強度合金材料的斜齒輪，結構更緊湊，箱體體積更小，效率更高，輸出扭矩更大；
◆ 精密加工的硬齒面?zhèn)鲃?dòng)齒輪，變形小，精度高，平穩運轉,噪音低，能適應在惡劣環境中長期連續工作；
◆ 輸出軸直徑分為Ф18、Ф22、Ф28、Ф32、Ф40、Ф50六種規格；
◆ 兩級或三級傳動，速比范圍大，每單個機座具有從5：1到200：1的14種減速比；
◆ 采用優質軸承，延長使用壽命；
◆ 高性能的油封可防止?jié)櫥突芈╇姍C(jī)內部；
◆ 三相電機：采用標準全封閉型專用鋁殼電機，具較佳防水性，易散熱及運轉效率高；
◆ 模塊化組合使傳動比范圍拓展至：i = 5：1～1400：1。
技術數據
●減速器速比范圍[i] 4.86 ～ 202.5；
●輸出扭矩0～388[Nm]；
●電機功率范圍0.1 ～2.2[kW]；

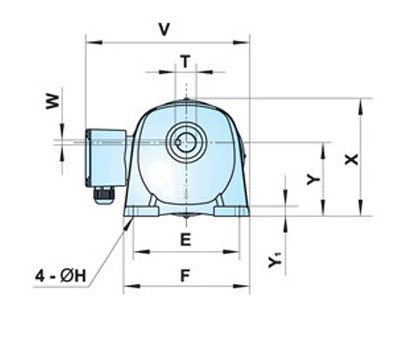

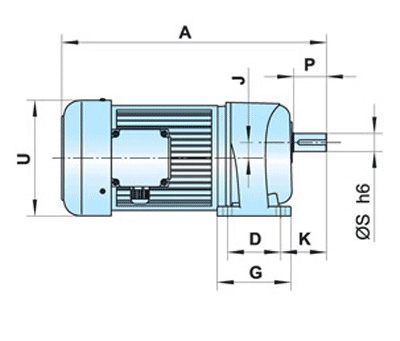

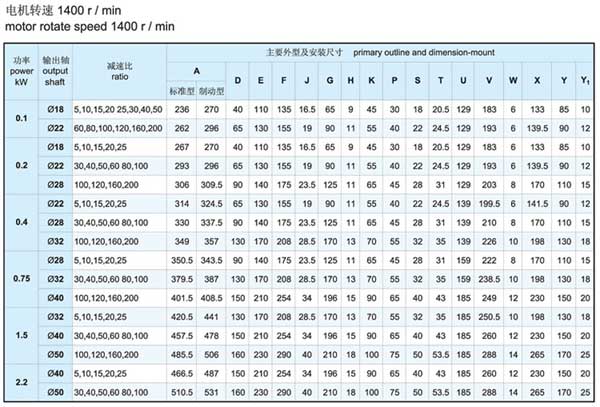

功率 KW	輸出軸	減速比 Ratio	主要外形及安裝尺寸
			A		D	E	F	J	G	H	K	P	S	T	U	V	W	X	Y	Y1
			標準型	制動型	D	E	F	J	G	H	K	P	S	T	U	V	W	X	Y	Y1
0.1	Ø18	5,10,15,20,25,30,40,50	236	270	40	110	135	16.5	65	9	45	30	18	20.5	129	183	6	133	85	10
0.1	Ø22	60,80,100,120,160,200	262	296	65	130	155	19	90	11	55	40	22	24.5	129	193	6	140	90	12
0.2	Ø18	5,10,15,20,25	267	270	40	110	135	16.5	65	9	45	30	18	20.5	129	183	6	133	85	10
	Ø22	30,40,50,60,80,100	293	296	65	130	155	19	90	11	55	40	22	24.5	129	193	6	140	90	12
	Ø28	100,120,160,200	306	309.5	90	140	175	23.5	125	11	65	45	28	31	129	203	8	170	110	15
0.4	Ø22	5,10,15,20,25	314	324.5	65	130	155	19	90	11	55	40	22	24.5	139	200	6	142	90	12
	Ø28	30,40,50,60,80,100	330	337.5	90	140	175	23.5	125	11	65	45	28	31	139	210	8	170	110	15
	Ø32	100,120,160,200	349	357	130	170	208	28.5	170	13	70	55	32	35	139	226	10	198	130	18
0.75	Ø28	5,10,15,20,25	350.5	343.5	90	140	175	23.5	125	11	65	45	28	31	159	222	8	170	110	15
	Ø32	30,40,50,60,80,100	379.5	387	130	170	208	28.5	170	13	70	55	32	35	159	239	10	198	130	18
	Ø40	100,120,160,200	401.5	408.5	150	210	254	34	196	15	90	65	40	43	185	249	12	230	150	20
1.5	Ø32	5,10,15,20,25	420.5	441	130	170	208	28.5	170	13	70	55	32	35	185	251	10	198	130	18
	Ø40	30,40,50,60,80,100	457.5	478	150	210	254	34	196	15	90	65	40	43	185	260	12	230	150	20
	Ø50	100,120,160,200	485.5	506	160	230	290	40	210	18	100	75	50	53.5	185	288	14	265	170	25
2.2	Ø40	5,10,15,20,25	466.5	487	150	210	254	34	196	15	90	65	40	43	185	260	12	230	150	20
2.2	Ø50	30,40,50,60,80,100	510.5	531	160	230	290	40	210	18	100	75	50	53.5	185	288	14	265	170	25

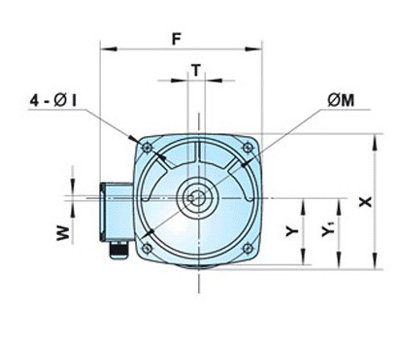

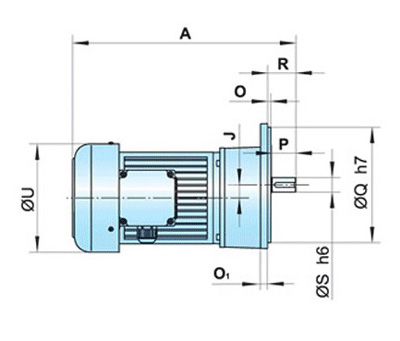

功率 KW	輸出軸	減速比 Ratio	主要外形及安裝尺寸
			A		F	I	J	M	O	O1	P	Q	R	S	T	U	W	X	Y	Y1
			標準型	制動型	F	I	J	M	O	O1	P	Q	R	S	T	U	W	X	Y	Y1
0.1	Ø18	5,10,15,20,25,30,40,50	236	270	192.5	11	16.5	170	4	10	30	145	35	18	20.5	129	6	157	80	81
0.1	Ø22	60,80,100,120,160,200	262	296	197.5	11	19	185	4	12	40	148	47	22	24.5	129	6	171.5	89.5	83.5
0.2	Ø18	5,10,15,20,25	267	270	192.5	11	16.5	170	4	10	30	145	35	18	20.5	129	6	161	80	81
	Ø22	30,40,50,60,80,100	293	296	197.5	11	19	185	4	12	40	148	47	22	24.5	129	6	171.5	89.5	83.5
	Ø28	100,120,160,200	306	309.5	208.5	11	23.5	215	4	15	45	170	50	28	31	129	8	198.5	105.5	88
0.4	Ø22	5,10,15,20,25	314	324.5	204	11	19	185	4	12	40	148	47	22	24.5	139	6	171.5	89.5	88.5
	Ø28	30,40,50,60,80,100	330	337.5	215	11	23.5	215	4	15	45	170	50	28	31	139	8	198.5	105.5	93
	Ø32	100,120,160,200	349	357	229.5	13	28.5	250	4	15	55	180	60	32	35	139	10	234	126	98
0.75	Ø28	5,10,15,20,25	350.5	343.5	227.5	11	23.5	215	4	15	45	170	50	28	31	159	8	198.5	105.5	103
	Ø32	30,40,50,60,80,100	379.5	387	242	13	28.5	250	4	15	55	180	60	32	35	159	10	234	126	108
	Ø40	100,120,160,200	401.5	408.5	270	18	34	310	5	18	65	230	71	40	43	185	12	284	149	126.5
1.5	Ø32	5,10,15,20,25	420.5	441	254	13	28.5	250	5	15	55	180	60	32	35	185	10	234	126	121
	Ø40	30,40,50,60,80,100	457.5	478	270	18	34	310	5	18	65	230	71	40	43	185	12	284	149	126.5
	Ø50	100,120,160,200	485.5	506	300	22	40	360	5	25	75	270	83	50	53.5	185	14	32.5	173.5	132.5
2.2	Ø40	5,10,15,20,25	466.5	487	270	18	34	310	5	18	65	230	71	40	43	185	12	284	149	126.5
2.2	Ø50	30,40,50,60,80,100	510.5	531	300	22	40	360	5	25	75	270	83	50	53.5	185	14	32.5	173.5	132.5

性能參數簡表

0.1KW/1400rpm
公稱速比 i	輸出軸徑 mm	輸出轉速 rpm	輸出扭矩 N.m	實際速比 i	輸出軸徑向載荷 N
5	Ø 18	282	3.2	4.97	588
10		138	6.5	10.12	882
15		92	9.8	15.16	980
20		70	12.9	20.08	1180
25		56	16.1	24.89	1270
30		46	19.6	30.46	1370
40		35	25.7	40.11	1470
50		28	31.1	50.14	1570
60	Ø22	23	37.5	62.17	2160
80		18	49.5	79.12	2450
100		14	62.9	98.18	2450
100		-	-	-	2450
120		11	76.1	122.27	2450
160		9	100.7	155.62	2450
200		7	125.4	194.52	2450

0.2KW/1400rpm
公稱速比 i	輸出軸徑 mm	輸出轉速 rpm	輸出扭矩 N.m	實際速比 i	輸出軸徑向載荷 N
5	Ø 18	282	6.5	4.97	588
10		138	12.6	10.12	882
15		92	19.1	15.16	980
20		70	26.3	20.08	1180
25		56	32.6	24.89	1270
30	Ø22	45	38.9	30.86	1760
40		35	50.4	39.56	1860
50		29	63	49.09	1960
60		23	75.6	62.17	2160
80		18	100.8	79.12	2450
100		14	103.9	98.18	2450
100	Ø 28	13	125.4	104.08	2840
120		12	150	120.88	3330
160		8	200.4	165	3430
200		7	250.7	196.43	3430

0.4KW/1400rpm
公稱速比 i	輸出軸徑 mm	輸出轉速 rpm	輸出扭矩 N.m	實際速比 i	輸出軸徑向載荷 N
5	Ø22	282	12.9,	4.86	882
10		144	25	9.71	1180
15		92	38.6	15.27	1370
20		72	51.4	19.43	1470
25		58	65.4	24.29	1670
30	Ø28	47	78.2	30	2550
40		36	100.7	38.96	2840
50		29	125.4	48.29	3140
60		24	150	58.22	3430
80		18	200.4	79.48	3430
100		14	206.8	98.51	3430
100	Ø 32	14	250.7	98.29	4900
120		12	301.1	121.56	5880
160		9	400.7	158.48	5880
200		7	461.8	202.5	5880

0.75KW/1400rpm
公稱速比 i	輸出軸徑 mm	輸出轉速 rpm	輸出扭矩 N.m	實際速比 i	輸出軸徑向載荷 N
5	Ø28	278	24.6	5.04	1270
10		140	48.2	10	1760
15		94	72.9	14.95	2160
20		69	97.5	20.4	2350
25		58	122.1	24.29	2450
30	Ø32	46	145.7	30.67	4020
40		35	187.5	39.69	4210
50		29	235.7	49.09	4610
60		24	282.9	59.54	5490
80		18	376.1	79.38	5880
100		14	387.9	98.18	5880
100	Ø40	14	439	98.90	7060
120		11	527	122.08	7060
160		9	703	155.56	7060
200		7	764	194.44	7060

1.5KW/1400rpm
公稱速比 i	輸出軸徑 mm	輸出轉速 rpm	輸出扭矩 N.m	實際速比 i	輸出軸徑向載荷 N
5	Ø32	280	48.2	5	1760
10		140	97.5	10	2450
15		93	145.7	15	2840
20		70	193.9	20	3230
25		55	242.1	25.56	3820
30	Ø40	47	272	30	5100
40		34	351	41.54	5880
50		27	439	51.27	7060
60		24	527	59.34	7060
80		17	703	83.08	7060
100		14	724	102.55	7060
100	Ø50	13	878	104.72	9800
120		12	1060	116.79	9800
160		8	1230	165.88	9800
200		7	1230	194.37	9800

2.2KW/1400rpm
公稱速比 i	輸出軸徑 mm	輸出轉速 rpm	輸出扭矩 N.m	實際速比 i	輸, 出軸徑向載荷 N
5	Ø40	272	67	5.14	2160
10		136	133	10.29	3140
15		95	200	14.69	3530
20		68	266	20.57	4020
25		54	332	25.71	4700
30	Ø50	45	399	30.8	6960
40		36	515	38.82	7250
50		28	644	50.73	8620
60		24	773	59.27	9800
80		18	1029	77.45	9800
100		14	1230	100.76	9800

••••••••如需查詢更多資料，請下載PDF電子樣本。
