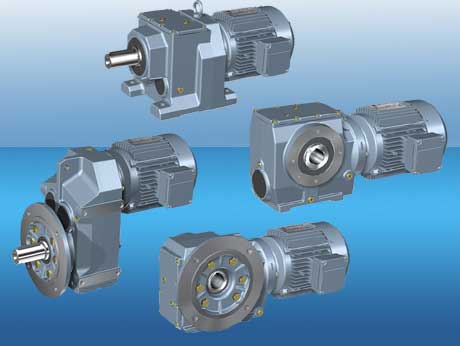

| R/F/K/S四大系列四大系列減速機與SEW安裝尺寸和性能完全一致，質量可靠，可以互換使用。本公司的四大系列減速機具有以下優點：減速機齒輪部件采用模塊化設計，通用性強，可靠性高，硬齒面?zhèn)鲃?dòng)，磨齒加工，齒輪均經過受力分析計算并進行齒廓、齒向修正，齒向載荷分布均勻，噪音低，效率高，承載能力強；減速機熱交換性能好，承載力高，可以和本公司其他系列減速機組合實現低速傳動。在化工、冶金、制藥、食品、造紙、建材、廢水處理、礦山、造船、起重輸送及通用機械上有著廣泛的應用。
R系列斜齒輪硬齒面減速機
可底腳式、法蘭式安裝，可帶輸入軸或各類電機直聯，功率0.12kW～132kW，輸出最大扭矩16000N.m，多級組合能達到極低的輸出轉速，機械效率最高達96%.
F系列平行軸斜齒輪減速機
可底腳式、法蘭式、軸裝式安裝，可帶輸入軸或各類電機直聯。 功率 0.12kW～90kW ，減速比 i=3.77～21162 ， 扭矩 200～12000N.m ，最高效率高達 96%。
可以提供以下規格的減速機
1. 底腳安裝或法蘭安裝
2. B5或B14法蘭安裝
3. 實心軸或空心軸
4. 空心軸：單鍵，鎖緊盤，花鍵，扭力臂空心軸
|
技術數據 |
|
減速機速比 |
[i] |
3.77 to 281.71 |
|
多級減速機速比 |
[i] |
87 to 31434 |
|
輸出扭矩 |
[Nm] |
87 to 18,000 |
|
電機功率范圍 |
[kW] |
0.12 to 200 |
平行軸斜齒輪減速機型號
|
安裝形式 |
規格 |
|
27 |
37 |
47 |
57 |
67 |
77 |
|
F.. |
底腳安裝 |
F27 |
F37 |
F47 |
F57 |
F67 |
F77 |
|
FA..B |
底腳安裝/空心軸/單鍵 |
FA27B |
FA37B |
FA47B |
FA57B |
FA67B |
FA77B |
|
FV..B |
底腳安裝/空心軸/DIN5480花鍵 |
FV27B |
FV37B |
FV47B |
FV57B |
FV67B |
FV77B |
|
FH..B |
底腳安裝/空心軸/鎖緊盤 |
FH27B |
FH37B |
FH47B |
FH57B |
FH67B |
FH77B |
|
FF.. |
B5法蘭安裝 |
FF27 |
FF37 |
FF47 |
FF57 |
FF67 |
FF77 |
|
FAF.. |
B5法蘭安裝/空心軸/單鍵 |
FAF27 |
FAF37 |
FAF47 |
FAF57 |
FAF67 |
FAF77 |
|
FVF.. |
B5法蘭安裝/空心軸/DIN5480花鍵 |
FVF27 |
FVF37 |
FVF47 |
FVF57 |
FVF67 |
FVF77 |
|
FHF.. |
B5法蘭安裝/空心軸/鎖緊盤 |
FHF27 |
FHF37 |
FHF47 |
FHF57 |
FHF67 |
FHF77 |
|
FA.. |
空心軸安裝/單鍵 |
FA27 |
FA37 |
FA47 |
FA57 |
FA67 |
FA77 |
|
FV.. |
空心軸安裝/花鍵 |
FV27 |
FV37 |
FV47 |
FV57 |
FV67 |
FV77 |
|
FH.. |
空心軸安裝/鎖緊盤 |
FH27 |
FH37 |
FH47 |
FH57 |
FH67 |
FH77 |
|
FT.. |
空心軸安裝/ 扭力臂 |
FT27 |
FT37 |
FT47 |
FT57 |
FT67 |
FT77 |
|
FAZ.. |
B14法蘭安裝/空心軸/單鍵 |
FAZ27 |
FAZ37 |
FAZ47 |
FAZ57 |
FAZ67 |
FAZ77 |
|
FVZ.. |
B14法蘭安裝/空心軸/DIN5480花鍵 |
FA27B |
FA37B |
FVZ47 |
FVZ57 |
FVZ67 |
FVZ77 |
|
FHZ.. |
B14法蘭安裝/空心軸/鎖緊盤 |
FV27B |
FV37B |
FHZ47 |
FHZ57 |
FHZ67 |
FHZ77 |
|
安裝形式 |
規格 |
|
87 |
97 |
107 |
127 |
157 |
|
F.. |
底腳安裝 |
F87 |
F97 |
F107 |
F127 |
F157 |
|
FA..B |
底腳安裝/空心軸/單鍵 |
FA87B |
FA97B |
FA107B |
FA127B |
FA157B |
|
FV..B |
底腳安裝/空心軸/DIN5480花鍵 |
FV87B |
FV97B |
FV107B |
FV127B |
FV157B |
|
FH..B |
底腳安裝/空心軸/鎖緊盤 |
FH87B |
FH97B |
FH107B |
FH127B |
FH157B |
|
FF.. |
B5法蘭安裝 |
FF87 |
FF97 |
FF107 |
FF127 |
FF157 |
|
FAF.. |
B5法蘭安裝/空心軸/單鍵 |
FAF87 |
FAF97 |
FAF107 |
FAF127 |
FAF157 |
|
FVF.. |
B5法蘭安裝/空心軸/DIN5480花鍵 |
FVF87 |
FVF97 |
FVF107 |
FVF127 |
FVF157 |
|
FHF.. |
B5法蘭安裝/空心軸/鎖緊盤 |
FHF87 |
FHF97 |
FHF107 |
FHF127 |
FHF157 |
|
FA.. |
空心軸安裝/單鍵 |
FA87 |
FA97 |
FA107 |
FA127 |
FA157 |
|
FV.. |
空心軸安裝/花鍵 |
FV87 |
FV97 |
FV107 |
FV127 |
FV157 |
|
FH.. |
空心軸安裝/鎖緊盤 |
FH87 |
FH97 |
FH107 |
FH127 |
FH157 |
|
FT.. |
空心軸安裝/ 扭力臂空心軸 |
FT87 |
FT97 |
FT107 |
FT127 |
FT157 |
|
FAZ.. |
B14法蘭安裝/空心軸/單鍵 |
FAZ87 |
FAZ97 |
FAZ107 |
FAZ127 |
FAZ157 |
|
FVZ.. |
B14法蘭安裝/空心軸/DIN5480花鍵 |
FVZ87 |
FVZ97 |
FVZ107 |
FVZ127 |
FVZ157 |
|
FHZ.. |
B14法蘭安裝/空心軸/鎖緊盤 |
FHZ87 |
FHZ97 |
FHZ107 |
FHZ127 |
FHZ157 |
S系列斜齒-蝸輪蝸桿減速機
可底腳式、法蘭式、軸裝式安裝，可帶輸入軸或各類電機直聯，可與本廠其它減速機組合。具自鎖功能。 功率： 0.12kW～30kW， 減速比： 7.5～14000， 最大輸出轉矩：6500N.m
可以提供以下規格的減速機
1. 底腳安裝或法蘭安裝
2. B5或B14法蘭安裝
3. 實心軸或空心軸
4. 空心軸：單鍵，鎖緊盤，花鍵，扭力臂空心軸
|
技術數據 |
|
減速機速比 |
[i] |
6.80 to 288.00 |
|
多級減速機速比 |
[i] |
110 to 33818 |
|
輸出扭矩 |
[Nm] |
43 to 4,000 |
|
電機功率范圍 |
[kW] |
0.12 to 22 |
斜齒輪-蝸輪蝸桿減速機型號
|
安裝形式 |
規格 |
|
37 |
47 |
57 |
67 |
77 |
87 |
97 |
|
S.. |
底腳安裝 |
S37 |
S47 |
S57 |
S67 |
S77 |
S87 |
S97 |
|
SF.. |
B5法蘭安裝 |
SF37 |
SF47 |
SF57 |
SF67 |
SF77 |
SF87 |
SF97 |
|
SAF.. |
B5法蘭安裝/空心軸/單鍵 |
SAF37 |
SAF47 |
SAF57 |
SAF67 |
SAF77 |
SAF87 |
SAF97 |
|
SHF.. |
B5法蘭安裝/空心軸/鎖緊盤 |
SHF37 |
SHF47 |
SHF57 |
SHF67 |
SHF77 |
SHF87 |
SHF97 |
|
SA.. |
空心軸安裝/單鍵 |
SA37 |
SA47 |
SA57 |
SA67 |
SA77 |
SA87 |
SA97 |
|
SH.. |
空心軸安裝/鎖緊盤 |
SH37 |
SH47 |
SH57 |
SH67 |
SH77 |
SH87 |
SH97 |
|
ST.. |
空心軸安裝/扭力臂空心軸 |
ST37 |
ST47 |
ST57 |
ST67 |
ST77 |
ST87 |
ST97 |
|
SAZ.. |
B14法蘭安裝/空心軸/單鍵 |
SAZ37 |
SAZ47 |
SAZ57 |
SAZ67 |
SAZ77 |
SAZ87 |
SAZ97 |
|
SHZ.. |
B14法蘭安裝/空心軸/鎖緊盤 |
SHZ37 |
SHZ47 |
SHZ57 |
SHZ67 |
SHZ77 |
SHZ87 |
SHZ97 |
K系列斜齒-螺旋錐齒輪減速機
與S系列相比較，承載能力強，純齒輪傳動效率高達96 %，最大傳遞功率 250kW， 最大輸出扭矩 40000N.m，傳動比范圍5.36～14526。
可以提供以下規格的減速機
1. 底腳安裝或法蘭安裝
2. B5或B14法蘭安裝
3. 實心軸或空心軸
4. 空心軸：單鍵，鎖緊盤，花鍵，TorqLOC®空心軸
|
技術數據 |
|
減速機速比 |
[i] |
3.98 to 197.37 |
|
多級減速機速比 |
[i] |
94 to 32,625 |
|
輸出扭矩 |
[Nm] |
125 to 50,000 |
|
電機功率范圍 |
[kW] |
0.12 to 200 |
斜齒輪-傘齒輪減速機型號
|
安裝形式 |
規格 |
|
37 |
47 |
57 |
67 |
77 |
87 |
|
K.. |
底腳安裝 |
K37 |
K47 |
K57 |
K67 |
K77 |
K87 |
|
KA..B |
底腳安裝/空心軸/單鍵 |
KA37B |
KA47B |
KA57B |
KA67B |
KA77B |
KA87B |
|
KV..B |
底腳安裝/空心軸/DIN5480花鍵 |
KV37B |
KV47B |
KV57B |
KV67B |
KV77B |
KV87B |
|
KH..B |
底腳安裝/空心軸/鎖緊盤 |
KH37B |
KH47B |
KH57B |
KH67B |
KH77B |
KH87B |
|
KF.. |
B5法蘭安裝 |
KF37 |
KF47 |
KF57 |
KF67 |
KF77 |
KF87 |
|
KAF.. |
B5法蘭安裝/空心軸/單鍵 |
KAF37 |
KAF47 |
KAF57 |
KAF67 |
KAF77 |
KAF87 |
|
KVF.. |
B5法蘭安裝/空心軸/DIN5480花鍵 |
KVF37 |
KVF47 |
KVF57 |
KVF67 |
KVF77 |
KVF87 |
|
KHF.. |
B5法蘭安裝/空心軸/鎖緊盤 |
KHF37 |
KHF47 |
KHF57 |
KHF67 |
KHF77 |
KHF87 |
|
KA.. |
空心軸安裝/單鍵 |
KA37 |
KA47 |
KA57 |
KA67 |
KA77 |
KA87 |
|
KV.. |
空心軸安裝/花鍵 |
KV37 |
KV47 |
KV57 |
KV67 |
KV77 |
KV87 |
|
KH.. |
空心軸安裝/鎖緊盤 |
KH37 |
KH47 |
KH57 |
KH67 |
KH77 |
KH87 |
|
KT.. |
空心軸安裝/ TorqLOC®空心軸 |
KT37 |
KT47 |
KT57 |
KT67 |
KT77 |
KT87 |
|
KAZ.. |
B14法蘭安裝/空心軸/單鍵 |
KAZ37 |
KAZ47 |
KAZ57 |
KAZ67 |
KAZ77 |
KAZ87 |
|
KVZ.. |
B14法蘭安裝/空心軸/DIN5480花鍵 |
KVZ37 |
KVZ47 |
KVZ57 |
KVZ67 |
KVZ77 |
KVZ87 |
|
KHZ.. |
B14法蘭安裝/空心軸/鎖緊盤 |
KHZ37 |
KHZ47 |
KHZ57 |
KHZ67 |
KHZ77 |
KHZ87 |
|
安裝形式 |
規格 |
|
97 |
107 |
127 |
157 |
167 |
187 |
|
K.. |
底腳安裝 |
K97 |
K107 |
K127 |
K157 |
K167 |
K187 |
|
KA..B |
底腳安裝/空心軸/單鍵 |
KA97B |
KA107B |
KA127B |
KA157B |
KA167B |
KA187B |
|
KV..B |
底腳安裝/空心軸/DIN5480花鍵 |
KV97B |
KV107B |
KV127B |
KV157B |
KV167B |
KV187B |
|
KH..B |
底腳安裝/空心軸/鎖緊盤 |
KH97B |
KH107B |
KH127B |
KH157B |
KH167B |
KH187B |
|
KF.. |
B5法蘭安裝 |
KF97 |
KF107 |
KF127 |
KF157 |
KF167 |
KF187 |
|
KAF.. |
B5法蘭安裝/空心軸/單鍵 |
KAF97 |
KAF107 |
KAF127 |
KAF157 |
KAF167 |
KAF187 |
|
KVF.. |
B5法蘭安裝/空心軸/DIN5480花鍵 |
KVF97 |
KVF107 |
KVF127 |
KVF157 |
KVF167 |
KVF187 |
|
KHF.. |
B5法蘭安裝/空心軸/鎖緊盤 |
KHF97 |
KHF107 |
KHF127 |
KHF157 |
KHF167 |
KHF187 |
|
KA.. |
空心軸安裝/單鍵 |
KA97 |
KA107 |
KA127 |
KA157 |
KA167 |
KA187 |
|
KV.. |
空心軸安裝/花鍵 |
KV97 |
KV107 |
KV127 |
KV157 |
KV167 |
KV187 |
|
KH.. |
空心軸安裝/鎖緊盤 |
KH97 |
KH107 |
KH127 |
KH157 |
KH167 |
KH187 |
|
KT.. |
空心軸安裝/ TorqLOC®空心軸 |
KT97 |
KT107 |
KT127 |
KT157 |
KT167 |
KT187 |
|
KAZ.. |
B14法蘭安裝/空心軸/單鍵 |
KAZ97 |
KAZ107 |
KAZ127 |
KAZ157 |
KAZ167 |
KAZ187 |
|
KVZ.. |
B14法蘭安裝/空心軸/DIN5480花鍵 |
KVZ97 |
KVZ107 |
KVZ127 |
KVZ157 |
KVZ167 |
KVZ187 |
|
KHZ.. |
B14法蘭安裝/空心軸/鎖緊盤 |
KHZ97 |
KHZ107 |
KHZ127 |
KHZ157 |
KHZ167 |
KHZ187 |
|
