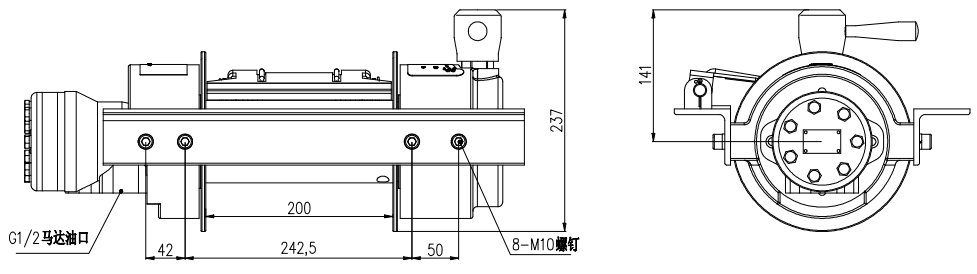

4噸清障車絞盤尺寸圖及性能參數表

|
額定拉力 |
40KN |
|
馬達排量 |
80ml/rev |
|
最大油量 |
60L/min |
|
最大壓力 |
14Mpa |
|
齒輪組 |
2級行星齒輪 |
|
離合器 |
旋轉離合齒圈 |
|
剎車 |
滾筒內自動機械式剎車 |
|
線纜尺寸 |
12mm×25m |
|
整機尺寸 |
534mm×336mm×237mm |
|
安裝板螺孔尺寸 |
300mm×280mm丨385mm×280mm |
|
凈重（不帶線纜） |
4kg |
|
鋼絲繩層數 |
1 |
2 |
3 |
4 |
|
每層鋼絲繩的額定拉力 |
KN |
40 |
32.3 |
27 |
23.3 |
|
鋼絲繩容量 |
m |
5.2 |
11.3 |
18.2 |
25 |
|
線速度 |
m/min |
9 |
11.2 |
13 |
15 |

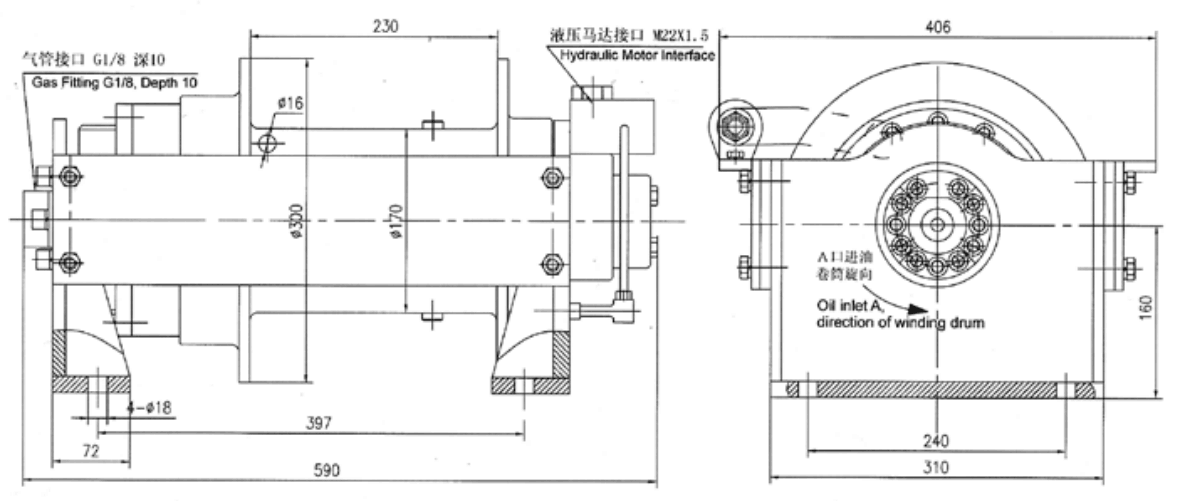

8噸清障車絞盤尺寸圖及性能參數表
|
額定輸出扭矩(N.m) |
8920 |
鋼絲繩層數 |
4 |
|
減速比 |
36 |
選配馬達 |
OMS-100 |
|
單繩最大拉力(KN) |
88 |
額定扭矩(N.m) |
248 |
|
繩速(m/min) |
10 |
制動力矩(N.m) |
260 |
|
鋼絲繩直徑 |
14 |
制動器開啟壓力(MPa) |
1.5-1.8 |
|
容繩量 |
45 |
重量 |
120Kg |

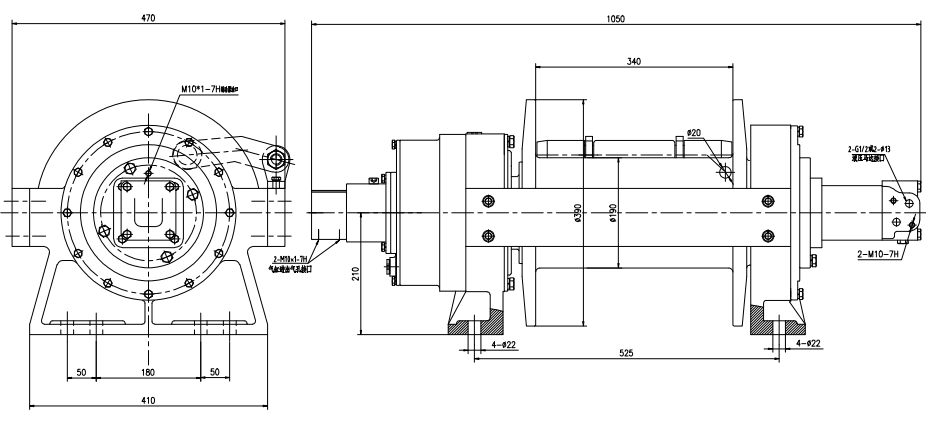

10噸清障車絞盤尺寸圖及性能參數
|
額定輸出扭矩(N.m) |
10192 |
選配馬達 |
OMS-160 |
|
減速比 |
36 |
制動力矩(N.m) |
300 |
|
單層最大拉力(KN) |
98 |
額定扭矩(N.m) |
280 |
|
繩速(m/min) |
7 |
系統工作壓力(MPa) |
17 |
|
鋼絲繩直徑 |
18 |
制動器開啟壓力(MPa) |
3-4 |
|
繩容量 |
60 |
起動離合器開啟壓力(MPa) |
0.4-0.8 |
|
鋼絲繩層數 |
4 |
重量 |
270 |
|
