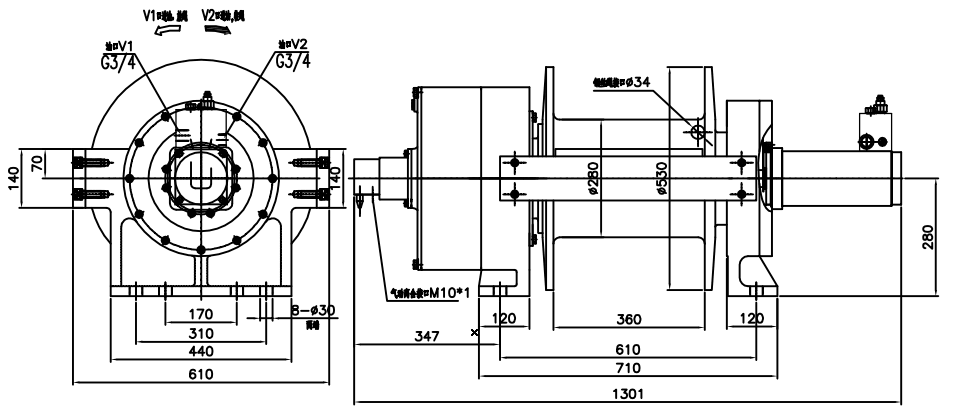

15噸液壓絞盤尺寸圖及性能參數表
|
額定輸出扭矩(N.m) |
17050 |
鋼絲繩層數 |
5 |
|
減速比 |
36 |
額定扭矩(N.m) |
474 |
|
單繩最大拉力(KN) |
147 |
制動力矩(N.m) |
510 |
|
繩速(m/min) |
6 |
制動器開啟壓(MPa) |
2.5 |
|
鋼絲繩直徑 |
22 |
選配馬達 |
SMS-245 |
|
容繩量 |
55 |
轉速 |
296 |
20噸液壓絞盤性能參數表
|
額定輸出扭矩(N.m) |
23700 |
鋼絲繩層數 |
5 |
|
減速比 |
36 |
額定扭矩(N.m) |
658 |
|
單繩最大拉力(KN) |
196 |
制動力矩(N.m) |
720 |
|
繩速(m/min) |
6 |
制動器開啟壓力(MPa) |
3-4 |
|
鋼絲繩直徑 |
26 |
選配馬達 |
OMT-310 |
|
容繩量 |
50 |
轉速 |
290 |
備注：20噸液壓絞盤尺寸圖與15噸液壓絞盤尺寸圖一致

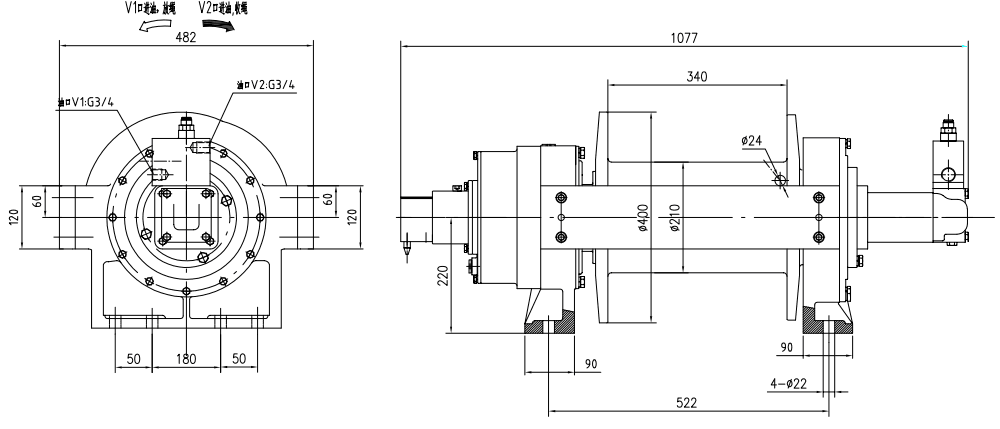

25噸液壓絞盤尺寸圖及性能參數表
|
額定輸出扭矩(N.m) |
37980 |
鋼絲繩層數 |
3 |
|
減速比 |
53 |
額定扭矩(N.m) |
716 |
|
單繩最大拉力(KN) |
254 |
制動力矩(N.m) |
720 |
|
繩速(m/min) |
5.5 |
制動器開啟壓力(MPa) |
2-2.5 |
|
鋼絲繩直徑 |
30 |
選配馬達 |
SMT-310 |
|
容繩量 |
55 |
轉速 |
300 |
|
